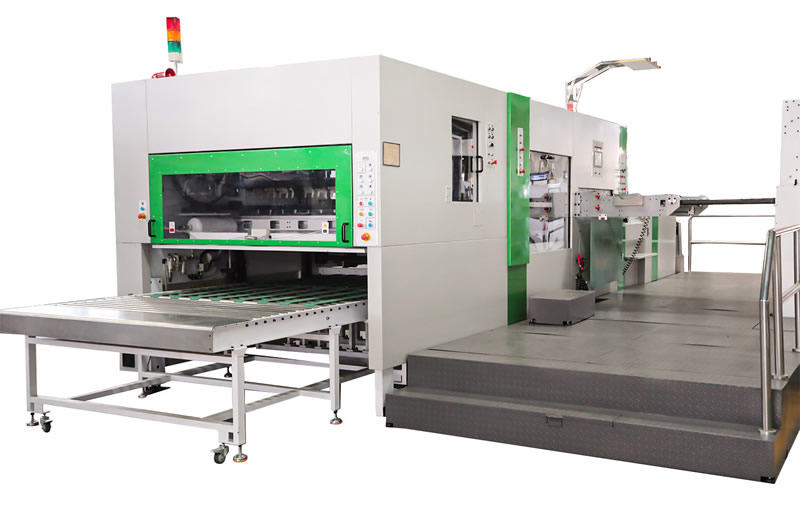

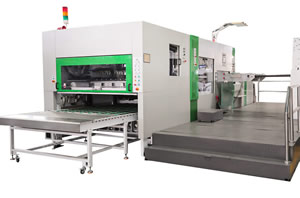

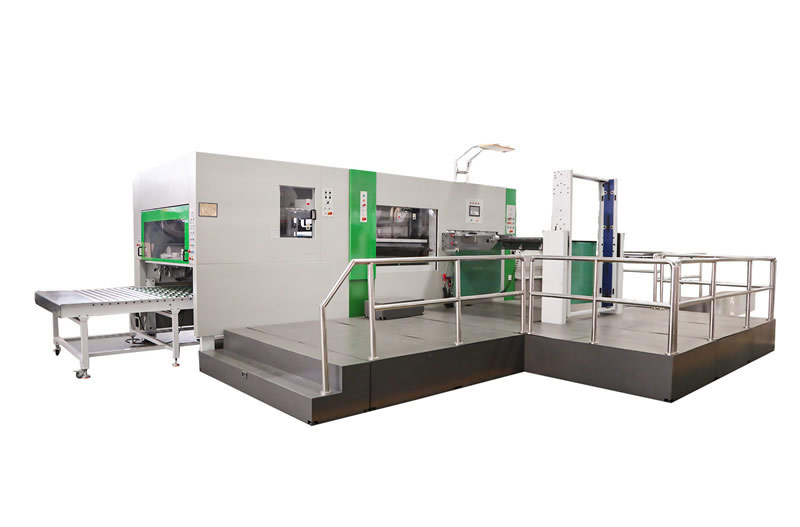

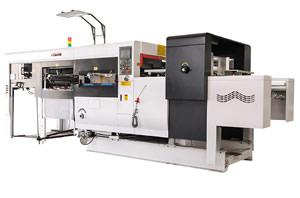

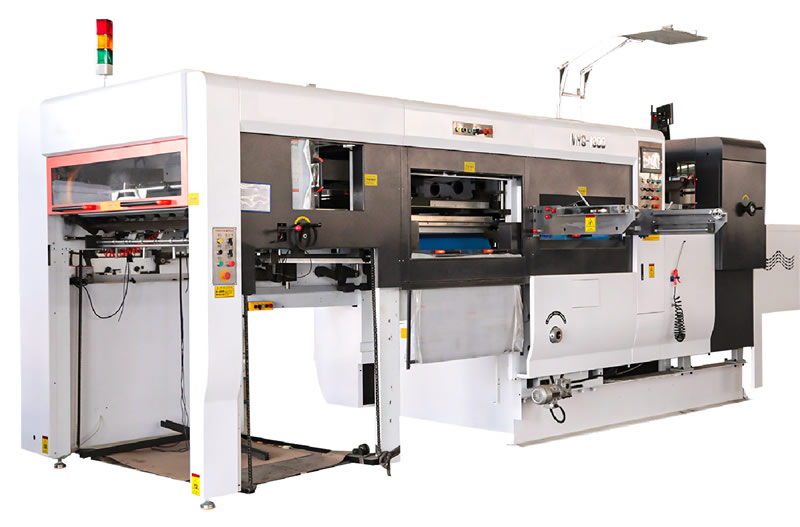

Troqueladora Plana Automática; Troqueladora de Cama Plana
La troqueladora plana automática se utiliza especialmente para el corte de cartón y está diseñada con la función de eliminación de recortes. Durante el proceso de troquelado, el sistema de limpieza de residuos elimina las esquinas y los residuos del cartón troquelado, mejorando significativamente la eficiencia de la producción. La máquina de troquelado plana puede realizar producción continua, carga y descarga sin detenerse.
Características
- Control PLC con pantalla táctil; la máquina se detendrá automáticamente en caso de que ocurra alguna falla. Además, la falla podrá verse en la pantalla táctil;
- El alimentador de bordes servo accionado puede ajustar la longitud de alimentación del cartón para minimizar el impacto en la resistencia del cartón corrugado;
- Cuenta con soplador de alta presión para el transporte suave de la hoja; el volumen de aire es ajustable;
- La sección de eliminación de recortes adopta un sistema de línea central para cambiar el molde rápidamente;
- El sistema de alimentación de papel junto con el conteo automático y la plataforma elevadora hidráulica garantizan la alimentación y carga continuas de papel;
- Diseño de sujeción único con estructura de engranajes especialmente mecanizada para una distancia de sujeción mínima y ahorro de papel.
- Intervalo de corte de 300-1-200 para procesar planchas de cartón de gran tamaño, con tiempos de alimentación largos y sin depender del operario.
- La alimentación del borde de ataque y los componentes de alimentación están controlados por un servosistema para garantizar la posición correcta de alimentación de cada hoja.
- Todas las piezas de fundición están fabricadas con hierro dúctil mecánicamente superior y resinas de alta calidad para garantizar la longevidad de la máquina.
Especificaciones
| Modelo | |||
| Tamaño máx. de plancha de cartón | 1670*1200mm (65.75*47.24") |
1510*1120 (59.45*44.09") |
1320*980 (51.97*38.58") |
| Tamaño min. de plancha de cartón | 500*550mm (19.69*21.65") |
450*500 (17.72*19.69") |
350*450 (13.78*17.72") |
| Tamaño máx. de troquelado | 1650*1180mm (64.96*46.46") |
1490*1100 (58.66*43.31") |
1300*960 (51.18*37.80") |
| Presión máx. de troquelado | 450n/cm² | 450n/cm² | 450n/cm² |
| Tipos de cartón compatibles | Cartón corrugado 3-10mm(0.12-0.39") |
Cartón corrugado 3-10mm(0.12-0.39") |
Cartón corrugado 3-10mm(0.12-0.39") |
| Velocidad máx. de la máquina | 4500 planchas/h | 5000 planchas/h | 5000 planchas/h |
| Potencia total | ~32 kW | ~28.5km | ~28.5km |
| Potencia total (con unidad de eliminación de recortes) | 35kW | 28.5kW | 28.5kW |
| Peso de la máquina | 23Ton | 19.5Ton | 16.5 T |
| Peso de la máquina (con unidad de eliminación de recortes) |
27Tn | 21.5Tn | 18.5Tn |
| Dimensión | 7000*2980*2450mm (275.59*117.32*96.46") |
6200*2380*2356mm (244.09*93.7*92.76") |
5900*2365*2346mm (232.28*93.11*92.36") |
| Dimensión total | 8500*2365*2346mm (334.65*93.11*92.36") |
7400*2365*2346mm (291.34*93.11*92.36") |
7080x2356x2346mm (278.74*92.76*92.36") |
